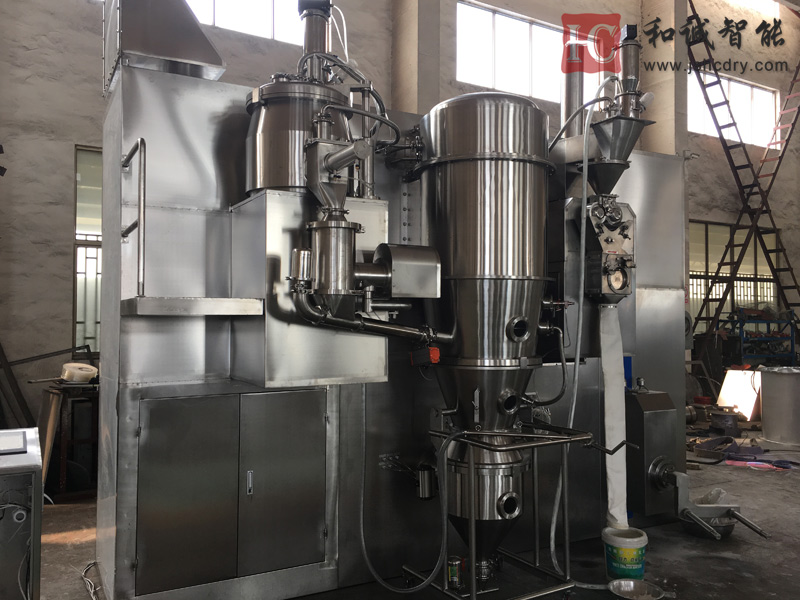

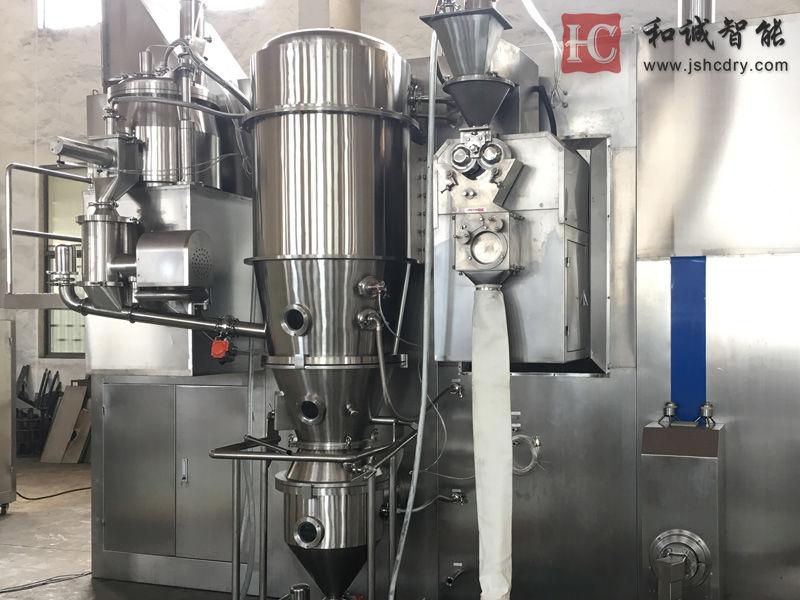

FG-M型氮气循环沸腾干燥机

氮气循环沸腾干燥机  设备概述

      氮气循环沸腾干燥机是有机溶剂类粉体干燥的专用设备。该机组是由氮气（或其他惰性气体）作为干燥循环气体，干燥过程物料可以防止氧化、同时有机溶剂可以回收。密闭沸腾干燥机一般用于乙醇、丙酮、己烷等有机溶剂类的粉体干燥，设备采用防爆设计，干燥过程安全环保。
      氮气循环沸腾干燥机在使用前，使用氮气将系统内的空气置换出，使系统内的氧气含量达到溶媒的安全浓度之内。湿物料在密闭容器内，由设备上的进料口进入干燥主机内。送风机送入经过滤后的氮气，经加热器加热至干燥工艺所需的温度，进入沸腾床对由位差加料口加入的物料进行传热传质（干燥），加料完成后干燥至物料所需终湿度。在干燥过程中，湿热气体带着少数的微粉经除尘器将所有2um以上的微粉在除尘器内进行气固分离。固体粉尘在除尘器内收集，气体进入多级冷凝器（翅片式冷凝器压降小，冷凝效果好），将湿热气体内的溶媒冷凝。冷凝后的溶媒经收集罐收集后进行储存（零排放至空气中，可循环使用）。经冷凝除湿后的干燥氮气再经送风机送入加热器循环使用。干燥完成后的物料由翻板机构将热风分布板上的物料放入下筒体，经真空泵或气流输送系统输入至密闭容器内储存分装（进出料皆在密闭环境内操作，车间无粉尘）。

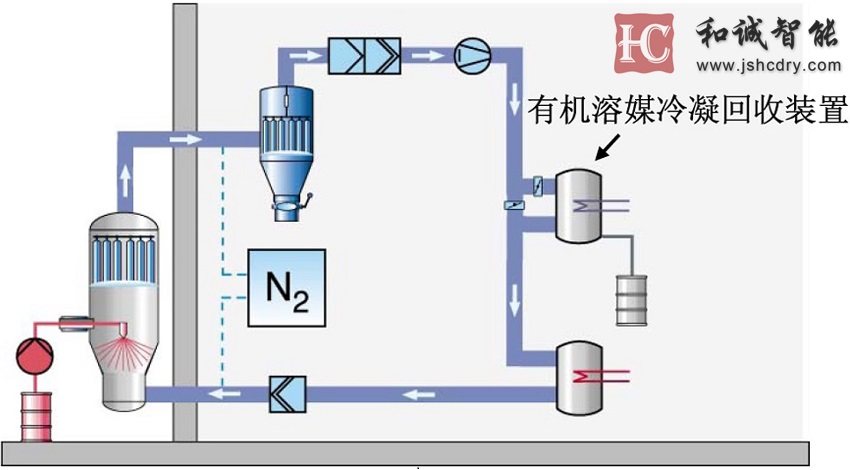

氮气循环沸腾干燥机  工艺流程图

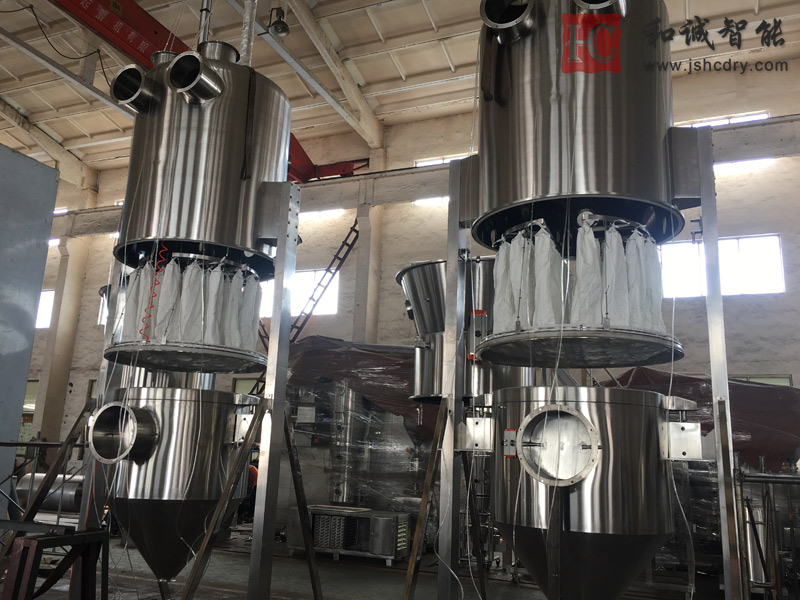

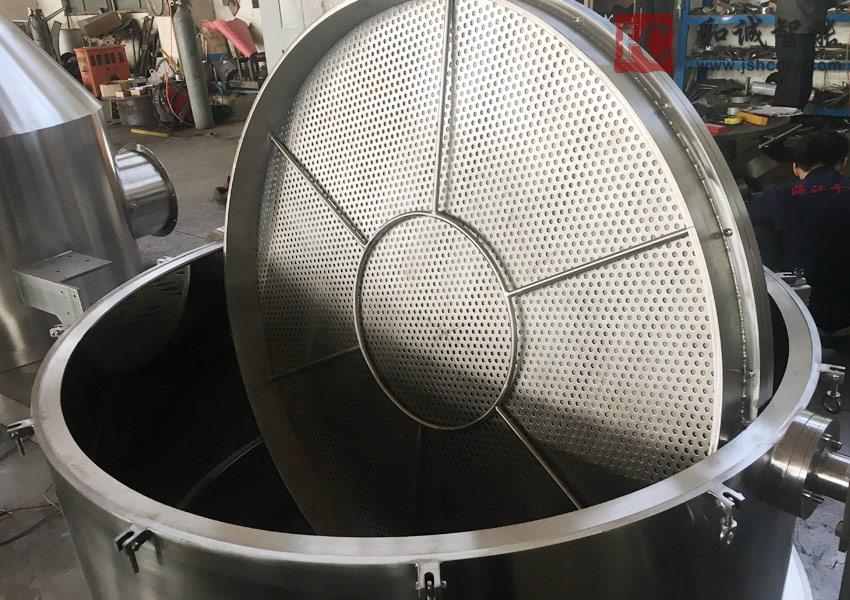

氮气循环沸腾干燥机  设备结构

      氮气循环沸腾干燥机由空气过滤器，空气加热器，干燥床，制粒喷枪、分离室，过滤室，排风管、引风机、烟囱、控制系统等组成。

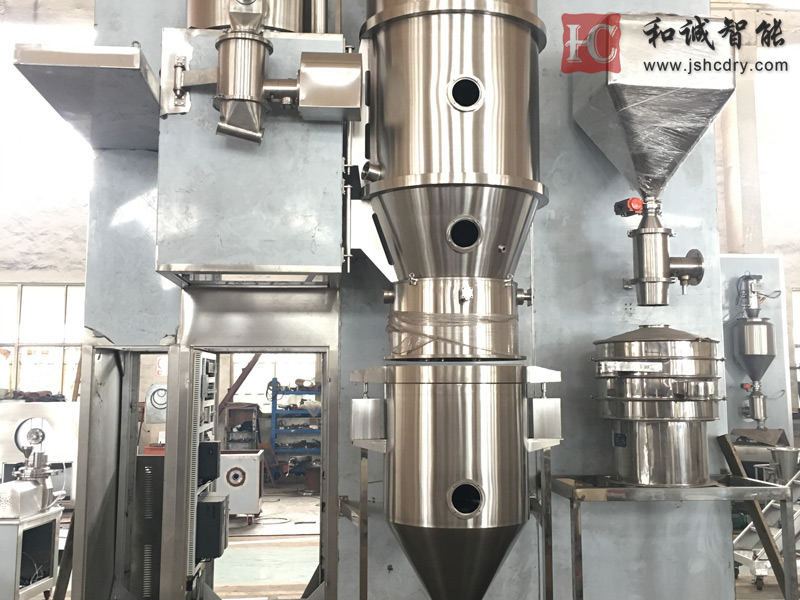

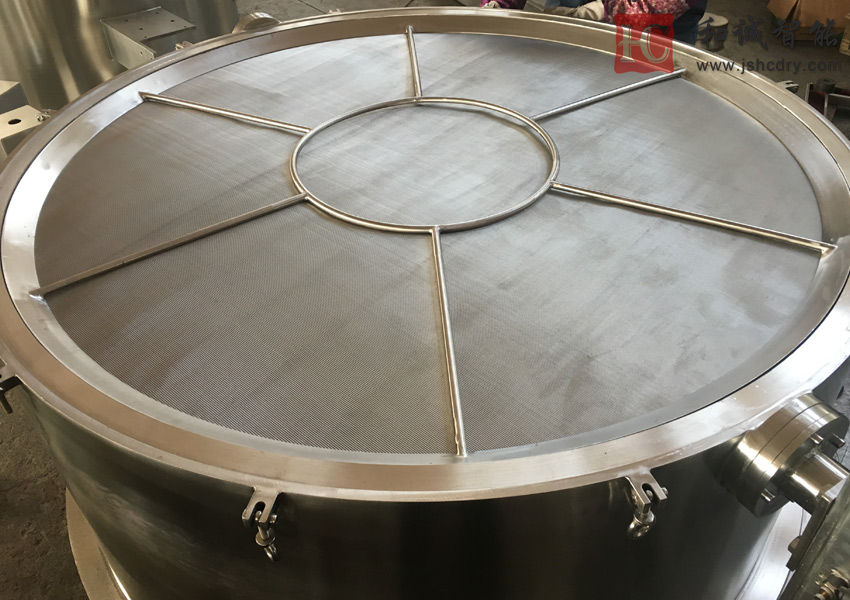

    (1) 主机：主机由底段进风室、干燥床、分离室、过滤室组成。
    (2) 空气过滤器：由初、中效空气过滤器过滤，确保进风空气洁净度三十万级。
    (3) 空气加热器：采用不锈钢管绕铝翅片，在保证无铁锈异物脱落的情况下，提高了换热器的传热系数。
    (4) 排风系统
      由排风管、引风机、消音器组成，引风机与主机隔离安装，噪音≤80分贝，风量可以采用变频调速，可连续调节流化状态，因而本机适合投料范围大，也能很好的适应不同物料条件的风量要求。
    (5) 搅拌机构
      采用料车内置耙齿搅拌机构，可辅助流化，防止物料在干燥过程中的沟流死床现象，使流态化状态保持稳定，干燥后物料含水率均匀。

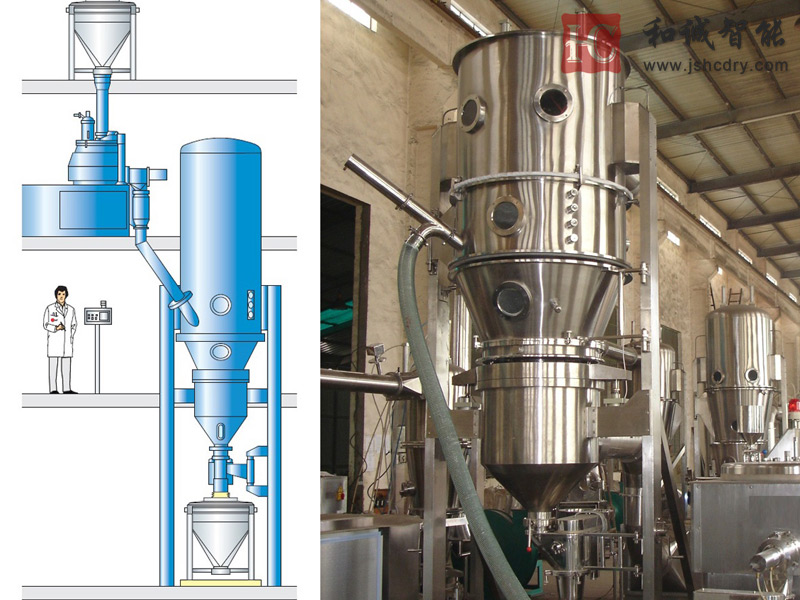

氮气循环沸腾干燥机  结构示意图

氮气循环沸腾干燥机  技术特点

    (1) PLC-触摸屏操作，操作方便，稳定，具备严格的互锁功能，不会导致产生人为误操作。

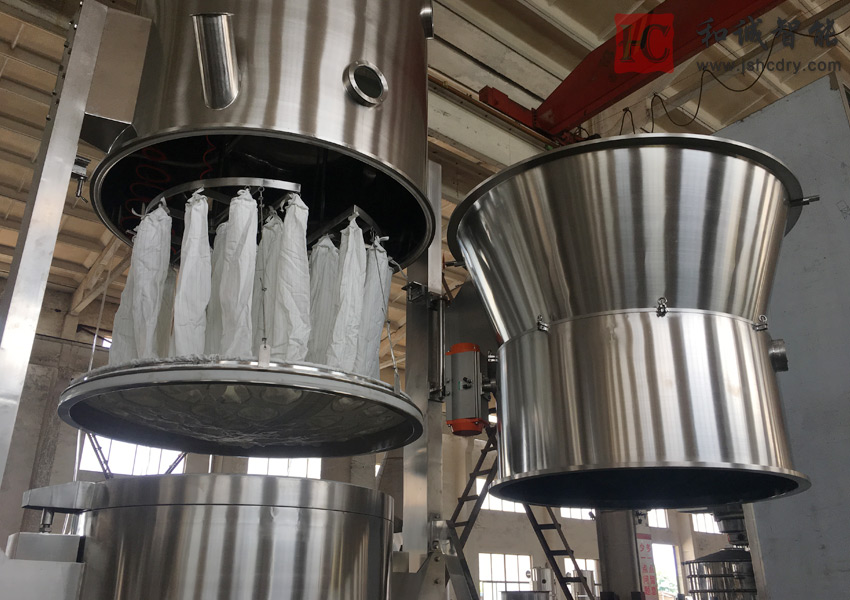

    (2) 清灰方式为脉冲布袋清灰，工作时连续的离线清灰除尘。清灰效果远优于在线脉冲清灰和汽缸抖袋清灰方式，避免了干燥时物料死床。
    (3) 配置上抽式硬骨架布袋，在保证布袋面积和清灰效果的同时，减少了工人在拆洗布袋时，工作环境差的特点。在人不用钻入筒体的情况下，轻松将布袋从设备上拆除。
    (4) 设备通过自身的引风机自动负压上料，减少了人工操作，减轻了工人劳动强度。
    (5) 设备通过自动出料装置，实现自动密闭出料，减少物料的交叉污染和工人劳动强度。
    (6) 设备内含搅拌结构，可防止物料桥架、死床。使物料流化沸腾干燥效果更好。
    (7) 设备采取密闭圆形结构,无死角,清洗方便迅速,无交叉污染，符合GMP要求。
    (8) 在与气力输送系统对接后，可实现无人操控的全自动连续作业功能（可选项）。
    (9) 在主机底部设有排污装置，能快速排尽清洗机器时的积水；
    (10) 整机密封性好，负压操作，更符合“GMP”规范；
    (11) 整台设备易操作、易拆卸、易清洗、符合“GMP”要求；
    (12) 双抖袋防静电布袋过滤器（或有特殊要求时可采用不锈钢反吹过滤器）与过滤室之间采用橡胶膨胀密封圈，并具备压缩空气检测功能，保障密封可靠。排风管道设计粉尘传感器，并与PLC控制系统联锁，确保生产过程的产品安全。
    (13) 可以选择2Bar或10Bar尘暴设计，保障人员、设备与环境安全，接地可靠。
    (14) 可提供提升翻转出料在线干法整粒单元，或者真空出料在线整粒单元，实现无尘出料，符合当前GMP无尘生产要求。
